FireWire conocido por
Apple Inc.
(tambien llamado EEE 1394 y como i.Link por Sony)
(pirocable en español) es un tipo de conexión para diversas
plataformas, destinado a la entrada y salida de datos en serie
a gran velocidad. Suele utilizarse para la interconexión de
dispositivos digitales como cámaras
digitales y videocámaras
a computadoras.

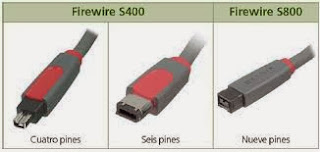

Existen cuatro versiones de 4, 6, 9 y 12 pines. Su escasa popularidad
entre los fabricantes ha dado lugar a que los dispositivos
periféricos, como los ya mencionados e impresoras, entre otros,
vengan provistos actualmente tan solo de puertos USB en sus versiones
2.0 y 3.0.
Las conexiones
realizadas mediante FireWire e IEEE cable se utilizan de
manera frecuente en lo relacionado con sacar partido a la transmisión
de datos, sobre todo vídeos y fotografías desde cámaras y
videocámaras.
La mayor parte de
dispositivos de grabación avanzados incorporan este tipo de
conexión y dan a los usuarios de sacar rendimiento
para una fácil comunicación entre ordenadores y cámaras.
Esto permite llevar con mayor facilidad los archivos grabados
al disco duro del PC e interactuar con ellos de manera cómoda.
Los puertos FireWire
también se pueden utilizar, dependiendo del modelo, en
dispositivos de almacenamiento externo, y en escáneres o
impresoras, entre otros productos informáticos que requieren
la conectividad con un ordenador.
En definitiva, los puertos
FireWire, entre los que destacan versiones como FireWire 4 o
FireWire 1394a, son una de las formas más recomendables de
llevar a cabo el traslado de archivos y datos mediante dos
dispositivos compatibles.
Características
- Alcanza una velocidad de 400 megabits por segundo, manteniéndola de forma bastante estable.
- Flexibilidad de la conexión y la capacidad de conectar un máximo de 63 dispositivos.
- Acepta longitudes de cable de hasta 425 cm.
- Respuesta en el momento. FireWire puede garantizar una distribución de los datos en perfecta sincronía.
- Alimentación por el bus de hasta 25 VDC. Existe un tipo de puerto Firewire que no suministra alimentación, tan sólo da servicio de comunicación de datos. Este puerto tiene sólo 4 contactos, en lugar de los 6 que tiene un puerto Firewire alimentado.
- Conexiones de enchufar y listo, conocidas como plug & play.
- Conexión en caliente (permite conectar dispositivos con el PC encendido).
- Soporta la conexión de hasta 63 dispositivos con cables de una longitud máxima de 425 cm con topología en árbol.
- Compatible con plug-and-play.
- Compatible con comunicación peer-to-peer que permite el enlace entre dispositivos sin necesidad de usar la memoria del sistema o el microprocesador.
- Compatible con conexión en caliente.
- Todos los dispositivos IEEE 1394 son identificados por un identificador IEEE EUI-64 exclusivo (una extensión de las direcciones MAC Ethernet).
La edición de vídeo
digital con IEEE 1394 ha permitido la incorporación de FireWire en
cámaras de vídeo de bajo costo y elevada calidad lo cual permite la
creación de vídeo profesional en las plataformas Macintosh y PC. La
interfaz IEEE 1394 permite la captura de vídeo directamente de
cámaras de vídeo digital con puertos FireWire incorporados y de
sistemas analógicos mediante conversores de audio y vídeo.
Tipos
FireWire 400 (IEEE 1394-1995)
Un conector de 6 cables
FireWire 400 alpha.
La versión original de IEEE 1394-1995 [25]Mbit
/ sfull-duplexMbit
/ smegabytes
Estos modos de transferencia diferentes se denominan comúnmente como
S100, S200, y S400.
La longitud del cable se
limita a 4,5 metros (14,8 pies), aunque hasta 16 cables pueden ser
conectados
en cadena utilizando repetidores activos, hubs o concentradores
externos, internos están a menudo presentes en los equipos FireWire.
La norma S400 limita la longitud máxima de cable de cualquier
configuración de 72 metros (236 pies). El conector de 6 conductores
se encuentra comúnmente en las computadoras de escritorio, y puede
suministrar el dispositivo conectado con el poder.
El conector de alimentación de 6 conductores, que ahora
se conoce como un conector alfa, añade potencia de salida para
soportar dispositivos externos. Normalmente, un dispositivo puede
tirar de aproximadamente 7 a 8 vatios del puerto, sin embargo, el
voltaje varía significativamente de diferentes dispositivos. [26]
Tensión se especifica como no regulada y debe ser nominalmente
alrededor de 25 voltios (rango 24 a 30). Aplicación de Apple en
computadoras portátiles normalmente se relaciona con la energía de
la batería y puede ser tan bajo como 9 V
FireWire 800 (IEEE 1394b-2000)
Publicado en 2000,Apple en
el 2003 lanzó el primer dispositivo de uso comercial de Firewire800.
Duplica aproximadamente la velocidad del FireWire 400, hasta 786.5
Mbit/s con tecnología
semi-duplex,
cubriendo distancias de hasta 100 metros por cable. Firewire 800
reduce los retrasos en la negociación, utilizando para ello 8b10b
(código que codifica 8 bits en 10 bits, que fue desarrollado por IBM
y permite suficientes transiciones de reloj, la codificación de
señales de control y detección de errores. El código 8b10b
es similar a 4B/5B de FDDI
(que no fue adoptado debido al pobre equilibrio de corriente
continua), que reduce la distorsión de señal y aumenta la velocidad
de transferencia. Así, para usos que requieran la transferencia de
grandes volúmenes de información, resulta muy superior al USB 2.0.
Posee compatibilidad retroactiva con Firewire 400 utilizando cables
híbridos que permiten la conexión en los conectores de Firewire400
de 6 pines y los conectores de Firewire800, dotados de 9 pines.
FireWire s1600 y s3200 (IEEE 1394-2008)
Anunciados en diciembre de
2007, permiten un ancho
de banda de 1'6 y 3'2 Gbit/s,
cuadruplicando la velocidad del Firewire 800, a la vez que utilizan
el mismo conector de 9 pines. Es ideal para su utilización en
aplicaciones multimedia y almacenamiento, como videocámaras, discos
duros y dispositivos ópticos.
FireWire s800T (IEEE 1394c-2006)
IEEE 1394C-2006 se publicó
el 8 de junio de 2007.
Se proporciona una
importante mejora técnica, es decir, nueva especificación de puerto
que proporciona 800 Mbits / s en los mismos 8P8C
conectores (Ethernet) con cable
Categoría 5e , que se especifica en la norma IEEE 802.3 Cláusula
40 ( Gigabit
Ethernet sobre cobre de par trenzado ), junto con el
correspondiente negociación automática que permite al mismo puerto
para conectar a cualquiera de IEEE Std 1394 o IEEE
802.3 ( Ethernet
) dispositivos.
Aunque la posibilidad de
una Ethernet combinado y puerto FireWire 8P8C es intrigante, hasta
noviembre de 2008 , ni los productos o chipsets incluyen esta
capacidad
Futuras mejoras (incluyendo P1394d)
Un
proyecto llamado IEEE P1394d se formó por la IEEE el 9 de marzo de
2009 al añadir fibra
monomodo como medio de transporte adicional para FireWire. [35]
Se espera que otras
iteraciones futuras de FireWire para aumentar la velocidad de 6.4
Gbit / s y conectores adicionales, tales como la pequeña interfaz
multimedia.
Hay
2 formas de medir la velocidad de transmisión de datos del puerto
FireWire:
- En Megabits por segundo (Mbps).
Un
error típico es creer que lo anterior es lo mismo, debido a que los
fabricantes manejan en sus descripciones de producto la segunda
cantidad, pero no es así. Existe una equivalencia para realizar la
trasformación de velocidades con una simple "regla de tres":
8
Mbps (Megabits por segundo) = 1 MB/s (MegaByte/segundo)
Velocidad
en MB/s = (800 Mbps X 1 MB/s) / 8 Mbps
Velocidad
en MB/s = (800 MB/s) / 8
Velocidad
en MB/s = 100 MB/s
Comparación de velocidades
Conexiones de dispositivos externos
Firewire 400: 50 MB/s- Firewire 800: 100 MB/s
- Firewire s1600: 200 MB/s
- Firewire s3200: 400 MB/s
- USB 1.0: 0,19 MB/s
- USB 1.1: 1,5 MB/s
- USB 2.0: 60 MB/s
Conexiones de dispositivos
externos de Alta Velocidad
- USB 3.1: 1225 MB/s
Conexiones para tarjetas
de expansión
- PCI Express 1.x (x1): 250 MB/s
- PCI Express 2.0 (x1): 500 MB/s
- PCI Express 3.0 (x1): 1000 MB/s
- PCI Express 1.x (x8): 2000 MB/s
- PCI Express 2 (x8): 4000 MB/s
- PCI Express 3 (x8): 8000 MB/s
- PCI Express 1.x (x16): 4000 MB/s
- PCI Express 2 (x16): 8000 MB/s
- PCI Express 3 (x16): 16000 MB/s
Conexiones de
almacenamiento interno
- ATA: 100 MB/s (UltraDMA 5)
- PATA: 133 MB/s (UltraDMA 6)
- SATA I: 150 MB/s
- SATA II: 300 MB/s
- SATA III: 600 MB/s
